INTRODUCCIÓ

El taller vol posar especial èmfasi en què l’Arquitectura no es limiti a la resolució d’un problema més o menys complexe, sinó que en realitat l’Arquitectura proposa escenaris per a l’existència de les persones.

La definició d’aquests escenaris, sobretot els espais interiors de l’edifici d’ús públic, és el que possibilitarà usos vitals relacionats amb programes extensos.

Així l’exercici que es proposa als estudiants conté elements que enriqueixen en si mateixos els possibles processos projectuals.

Es tracta d’un Tanatori emplaçat al solar que es troba al costat del Cementiri de Montjuïc de Barcelona.

Cal remarcar un aspecte projectual molt important i en especial per a un edifici d’aquestes característiques com és el tractament de la llum natural, la seva qualitat i quantitat.

BIBLIOGRAFIA RECOMANADA

Així el taller recomana la lectura i consulta de:

  • - La última casa. Monica Gili (ed). Editorial GG
  • - Last landscapes. The arhitecture of the cementery in the west. Ken Worpole
  • - Normativa sobre serveis funeraris. Col·lecció Quaderns de legislació, 27. Generalitat de Catalunya
  • - The Woodland Cemetery: toward a Spiritual Landscape. Caroline Constant
  • - Una arquitectura para la muerte: I Encuentro internacional sobre los cementerios contemporáneos.
  • - Tallum Gunnar Asplund’s & Sigurd Lewerentz’s. Woodland Cemetery in Stockholm. Bengt O.H. Johansson, Fabio Galli
  • - Gli spazi della memoria: Architettura dei cimiteri monumentali europei. Mauro Felicori
  • - “Los no-lugares, Espacios del anonimato. Una antropologia de la sobremodernidad” de Marc Augé
  • - “La Sociedad del espectáculo” de Guy Debord.
  • - Luz Cenital. Elias Torres
  • - Elogio de la sombra. Junichiro Tanizaki
  • - “La Arquitectura a través del lenguaje“  de Maurici Plà, sobretot els capítols: Derivas, contenedores, tempestades: arquitectura sin ancla. Derivas por el Raval. Aeropuertos: de la utopía moderna a la desaparición del espacio
  • - “Constant’s New Babylon, The Hyper-Architecture of Desire” de Mark Wigley.

El situacionisme i la teoria de la deriva són eines que l’estudiant tindrà al seu abast per tal de  conformar amb tot plegat cossos de teoria que li permetin entrar en negociacions més profundes amb el programa i el lloc.

Recomanació especial de la lectura dels llibres de caire més general, com per exemple:

  • - “Sin Tesis” de Federico Soriano per la seva capacitat  de posar la ment en situació de fluïdesa intel·lectual.

Habitualment, en la tradició del taller els professors d’àrees tecnològiques fan les següents recomanacions:

  • - “An Engineer Imagines” de Peter Rice
  • - Constructing Architecture. Material processes structures. A. Handbook; Andrea Deplaces; Birkhäuser
  • - Manuals Bisagra, Ignacio Paricio: Las fachadas de ladrillo, Las fachadas de piedra, Las cubiertas de chapa, La protección solar, El vidrio estructural, La fachada ventilada y ligera,…..
  • - Facade Construction Manual. Birkhäuser
  • - Roof Construction Manual. Birkhäuser
  • - Arquitectura ecológica. D. Gauzin-Müller. Ed. GG
  • - Guia de l’edificació sostenible. Institut Ildefons Cerdà
  • - Traité d’Architecture et d’Urbanisme Bioclimatiques. A. Liebard, A. de Herde. Observ’ER
  • - Green Building Handbook, vol. 1 i  2. T. Wooley, S. Kimmins. E&FN Spon
  • - La cubierta captadora en los edificios de vivienda. ITEC
  • - ACA2 procés d’aplicació de criteris ambientals en l’arquitectura. Ed. UPC. Capítol 4, pàg. 32-39

sense oblidar les revistes especialitzades

  • - “Detail”
  • - “Tectònica”

TANATORI A LA ZONA DE MONTJUÏC (BARCELONA)

Aquest tanatori serà un equipament d’ús públic, propietat i administrat pels Serveis Funeraris de Barcelona.

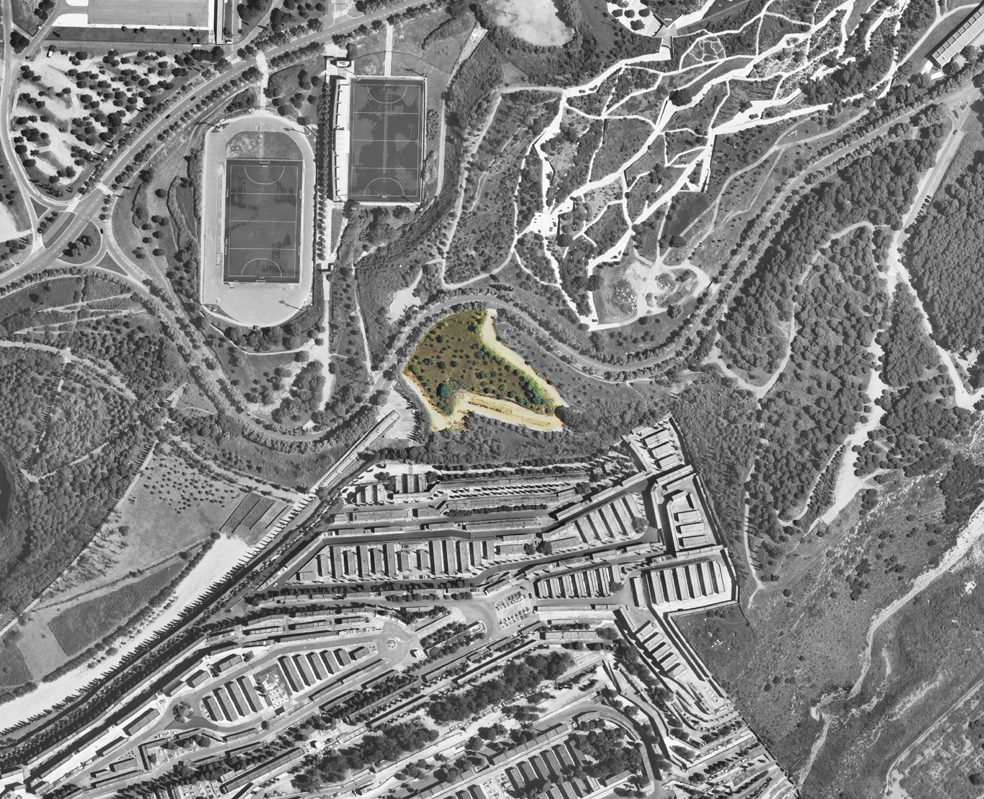

L’edifici estarà situat a tocar de l’accés nord del Cementiri de Montjuïc (Cementiri del Sudoest), limitant amb una porció còncava al costat del Passeig del Migdia i cap al Cementiri, amb la seva tanca. Al costat oest hi ha l’actual zona d’aparcament del mateix cementiri i a la part est la topografia s’enfila reblerta de vegetació.  Es tracta d’emplaçar el tanatori just al costat del cementiri per establir una estreta vinculació amb aquest, on l’accés al cementiri i al pàrking sigui un espai comú que articuli les tres peces (tanatori, cementiri i aparcament).

L’espai no edificat del solar cal tractar-lo com a jardí del projecte.

CONSIDERACIONS PROJECTUALS

Els límits a emplaçar l’edifici poden estar emmarcats en un recorregut tancat que disposa el propi solar el qual s’inicia en un punt del Passeig del Migdia i retorna en un altre punt del mateix passeig resseguint el total del perímetre del solar. Aquests es poden considerar o no per al projecte.

No cal preveure cap nova zona d’aparcament atès que es farà ús de l’actual pàrking que es troba a l’aire lliure en una cota elevada al costat del cementiri.

Cal retirar-se del límit del solar del Passeig del Migdia una distància de 5 m. El nombre de plantes és lliure tot i que cal considerar les diferents altituds topogràfiques que disposa el solar en diferents punts.  L’alçada màxima de la volumetria vista serà de 10 m. a partir de cota de terreny prèvia a la intervenció. Només es podrà ocupar el 12% d’edificabilitat respecte al solar en planta baixa.

Cal preveure accessos diferents a l’edifici, el de serveis i el d’usuaris. És necessari reflexionar exhaustivament sobre el tipus d’espais a crear atenent l’ús a que està destinat l’edifici, en la qual cosa l’estat anímic de l’usuari està constantment afeblit i per tant la influència espaial ha d’ajudar a trobar un espai al màxim d’agradable, confortable,….. Per aconseguir aquestes finalitats o objectius, la llum natural n’és un factor molt important a considerar i a estudiar.

CONSIDERACIONS DE SOSTENIBILITAT

Com a part fonamental dels requeriments arquitectònics del projecte, l’exercici haurà de donar resposta a certes exigències de millora en quant al comportament mediambiental i incorporació de paràmetres de sostenibilitat que ateses les característiques específiques del programa i ús de l’edifici, s’hauran de concretar fonamentalment a les següents mesures:

1- Millora de l’eficiència energètica

2- Millora a l’ús dels recursos materials

Les estratègies adoptades per a satisfer aquestes demandes hauran d’acreditar-se documentalment com un aspecte més de l’exercici. Per això es realitzaran sessions específiques d’orientació durant el curs, encara que els conceptes bàsics han d’estar presents ja des de les fases més inicials del projecte.

PROGRAMA FUNCIONAL

ACCÉS GENERAL PÚBLIC                                                                              50 m2

Informació-Recepció

FLORS                                                                                                               15 m2

VESTÍBUL GENERAL                                                                                    300 m2

SALES DE VETLLA 10 Uts. de 30 m2  =                                                  300 m2

les 2 últimes es poden convertir en una sala doble

mitjançant envà corredís

10 BANYS de 5 m2 =                                                                                    50 m2

SALA VISITA DIFUNT 10 Uts. de 15 m2 =                                               150 m2

BANYS PÚBLICS (2 uts. de 10 m2) =                                                        20 m2

VESTÍBUL CAPELLES                                                                                150 m2

ORATORIS MULTICONFESSIONALS 3 Uts. de 100 m2 =                   300 m2

compartimentables, éssent possible combinació

de 100, 200 i 300 m2

3 de 100 m2

1 de 100 m2 i 1 de 200 m2

1 de 300 m2

SAGRISTIA                                                                                                     10 m2

CAFETERIA                                                                                                  130 m2

CUINA                                                                                                             20 m2

MAGATZEM: CUINA                                                                                      15 m2

DEIXALLES CUINA                                                                                          5 m2

VESTIDOR CUINA                                                                                           4 m2

ASEO                                                                                                                4 m2

SALES CONTRACTACIÓ 3 uts. 15 m2 =                                                 45 m2

GERÈNCIA                                                                                                     25 m2

BANYS PERSONAL 2 uts de 5 m2 =                                                       10 m2

SALA D’ESPERA                                                                                         50 m2

CAP DE SERVEI                                                                                          20 m2

PRESIDÈNCIA                                                                                             40 m2

ASSEGURANCES                                                                                       20 m2

DESPATXOS VARIS 2 uts. de 10 m2 =                                                 20 m2

ARXIU                                                                                                          40 m2

OFICINA                                                                                                      10 m2

VESTUARIS HOMES I DONES 2 uts. De 10 m2 =                              20 m2

DESPATX METGE EMPRESA                                                                 10 m2

SALA D’ACONDICIONAMENT  DIFUNT                                                 55 m2

VESTIDORS 2 uts de 10 m2 =                                                              20 m2

MAGATZEM D’ATAUDS                                                                       100 m2

CAMBRA INSTAL·LACIONS                                                                  50 m2

TOTAL SUP. ÚTIL                                                                               2058 m2

TOTAL SUP. CONSTRUÏDA                                                               2270 m2

EXIGÈNCIES DE L’EDIFICI

Les dependències que ho requereixin han de poder funcionar amb llum natural Ha de tenir un bon comportament acústic, tant en el seu dimensionat com en aïllament i reverberació.

S’han de resoldre totes les exigències d’accessibilitat, tant d’usuaris visitants com de serveis.

S’ha de valorar molt l’expressivitat formal del volum edificat en el seu entorn.

Cal definir la seva estructura de suport, els seus envolvents i els sistemes tècnics necessaris .

Cal considerar les especials característiques de situació de l’edifici en termes de durabilitat i manteniment dels materials utilitzats.

Cal fer una profunda reflexió sobre la  sostenibilitat de la proposta (ventilació, orientació, protecció solar,….), amb una primera decisió dels objectius i una presa de decisions concreta respecte als objectius definits concretada a la proposta final.

NORMATIVA  A APLICAR

OCUPACIÓ màxima en planta baixa és del 12% de la superfície del solar

El PARKING s’usa l’actual del cementiri

L’ALÇADA MÀXIMA de la volumetria vista serà de 10 m a partir de cota de terreny prèvia a la intervenció

El NOMBRE DE PLANTES és lliure

Cal retirar-se del límit del solar al Passeig del Migdia una distància mínima de 5 m.

Altres a concretar específicament

Sèrà d’aplicació l’actual Codi Tècnic de l’Edificació a mesura que ho determinin els professors de tecnologia.

  • - Decret d’ecoeficiència
  • - Certificació energètica

Altres a concretar específicament
